綠蛙看臺中標周至縣教育局采購項目，周至縣三中看臺安裝完畢

一、 背景。

周至縣第三中學始建于1958年，位于周至縣東片經濟、文化中心的終南鎮，臨西寶南線。學校人文積淀厚重，校風淳樸、教風嚴謹、學風濃厚，于2012年晉級為陜西省省級標準化高中，是莘莘學子求學成才的理想所在。 優質的辦學質量 2010年學校先后獲得了：全國百佳網校、市級文明校園、市級特色學校、市級綠色校園、市級科技創新先進單位、市級科普工作先進集體、市級五四紅旗團委、市級教育收費規范學校、市級衛生示范學校、教育教學達標單位等榮譽稱號。

本次采購由周至縣教育局牽頭，采購可拆卸拼裝看臺為周至縣三中校運動會做準備。

二、看臺介紹：
看臺整體為可拆卸式的拼裝鋼結構看臺，無需預埋件與地面連接。看臺可以更換場地使用。

看臺總長約56米，前后跨度約6.2米，可容納觀眾數量為584位，看臺上設置不少于4條疏散通道，通道寬度不小于1000mm。看臺首層起高800mm（±10%），觀眾通過不少于4個登臺階梯進入看臺。看臺層寬800mm，尾層寬500mm，錯層高300mm。看臺中部設置主席臺，主席臺寬8米。
本看臺整體采用快速拼裝式看臺(模塊式安裝)。整體看臺分為兩個系統：
1、看臺支撐系統，看臺支撐系統采用目前國際通用雷亞架結構，受力均勻穩固，通過插銷圓盤扣鎖緊，確保立柱始終處于穩固的垂直支撐狀態。立柱下端安裝可調節螺桿支撐盤，當地面不平時可調節支撐柱至目標水平狀態。立柱上端支撐看臺的斜梁架。
2、平臺系統，平臺由斜式大梁、踏板平面、看臺前封板組成，斜式大梁采用三角結構，更加穩固。承重踏板為模塊式設計，面板采用不小于2.5mm花紋鋼板, 下方不少于3根支架為輕鋼≥40*40方管龍骨。踏板的兩端為鎖鉤式設計。看臺所有的支撐結構表面均熱鍍鋅處理。

3、座椅為中靠背吹塑座椅。
三、生產安裝過程

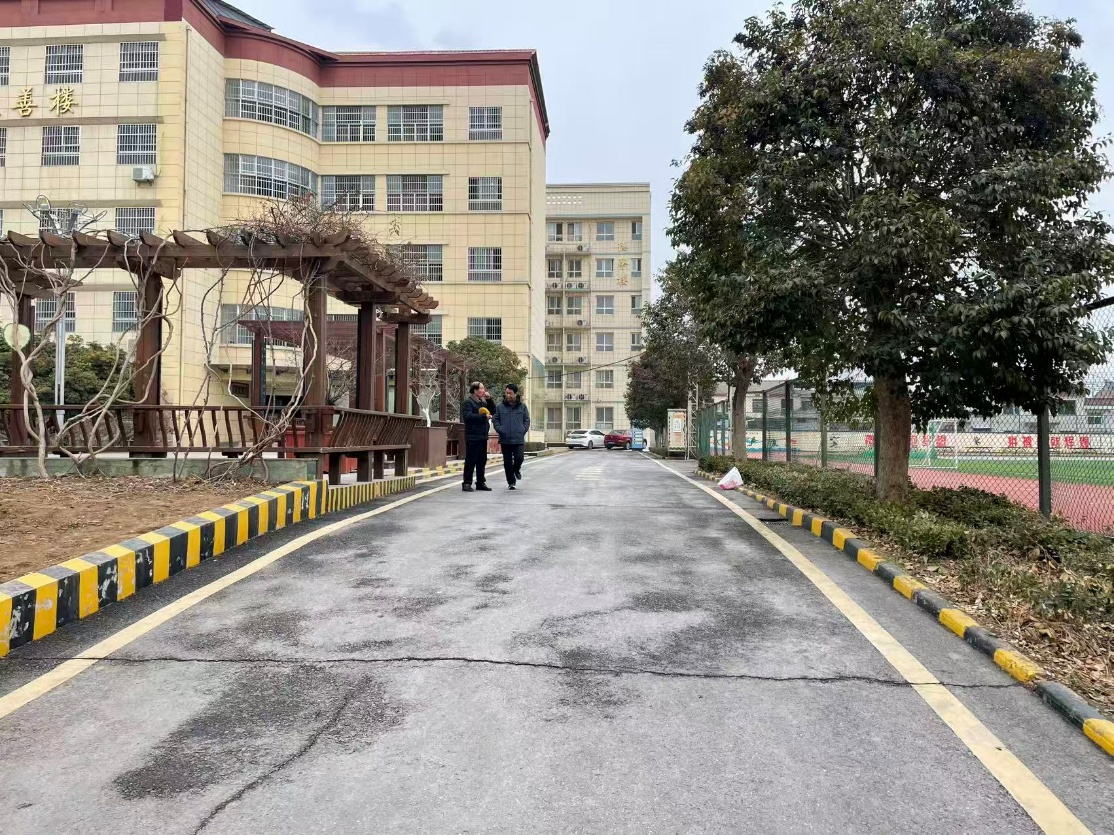

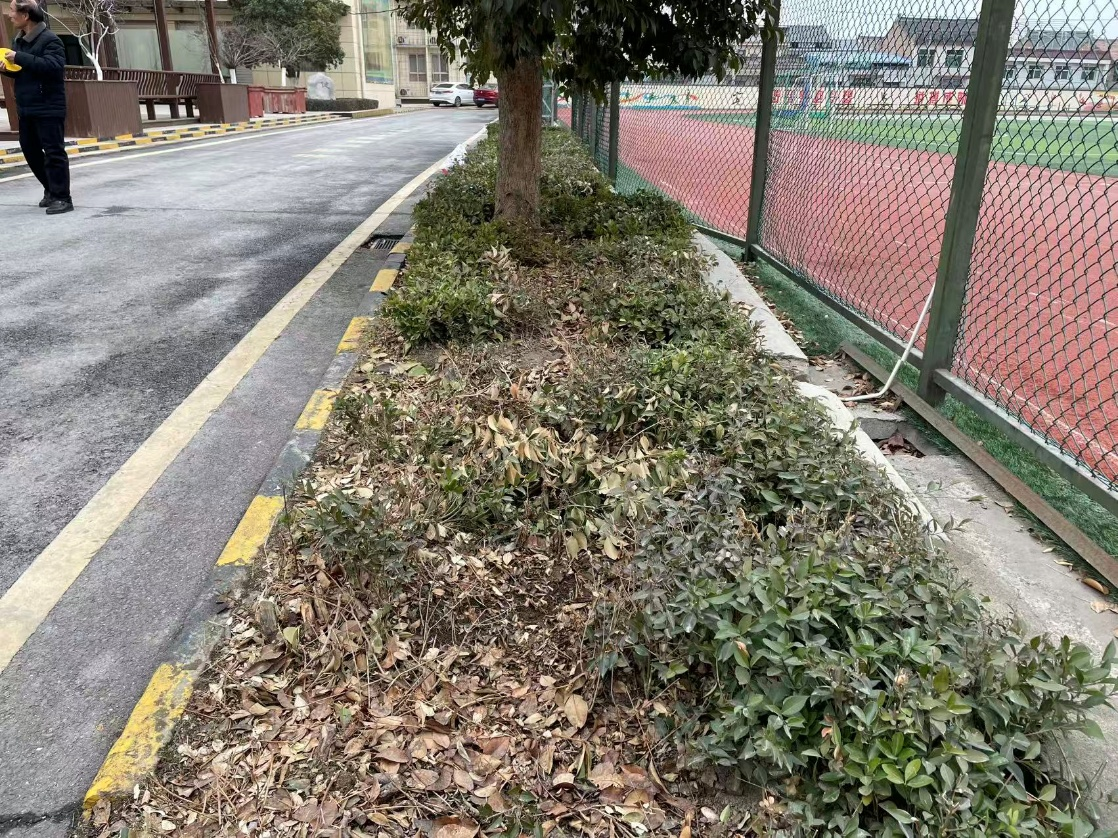

1、生產設計前現場測量

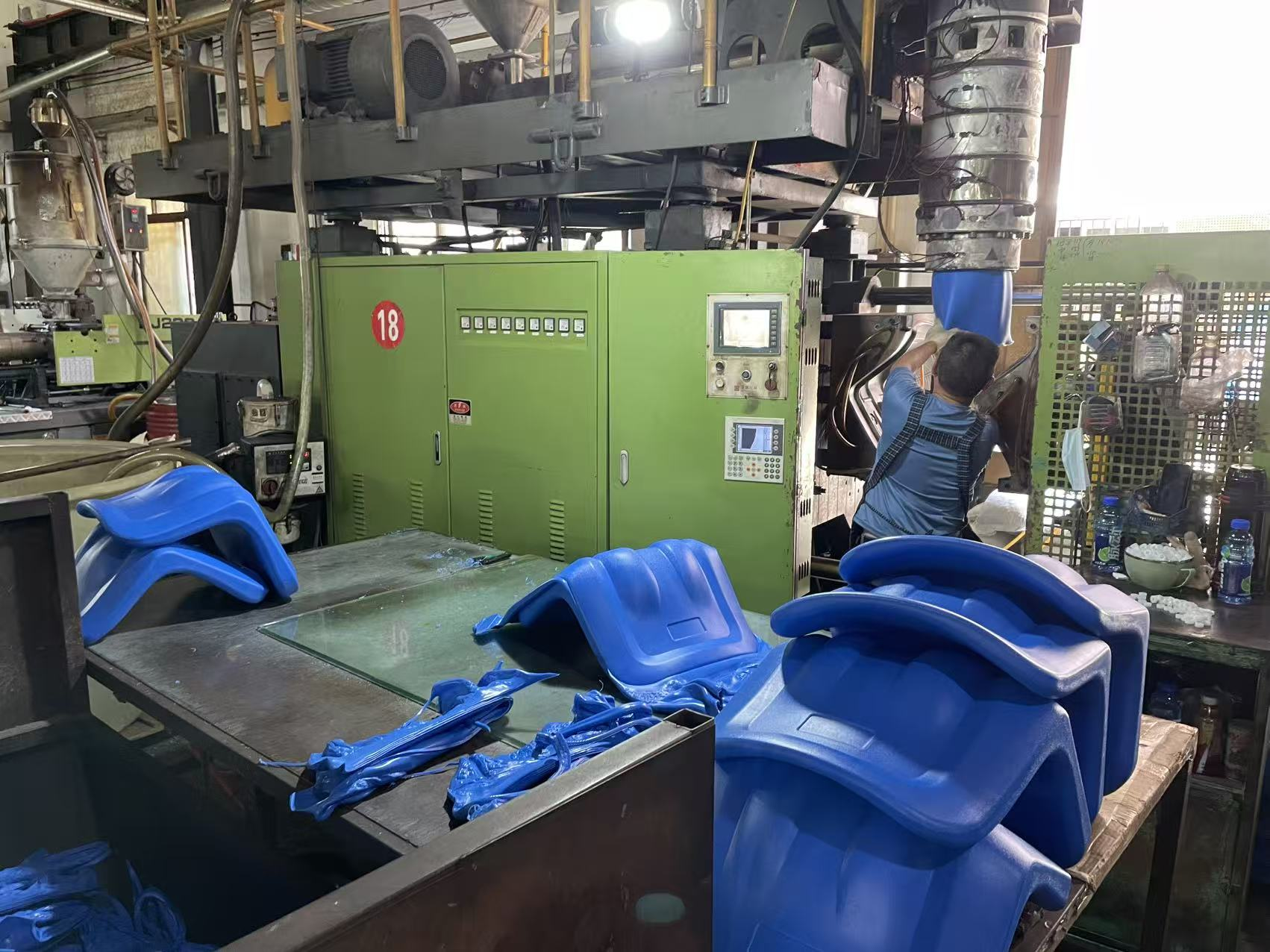

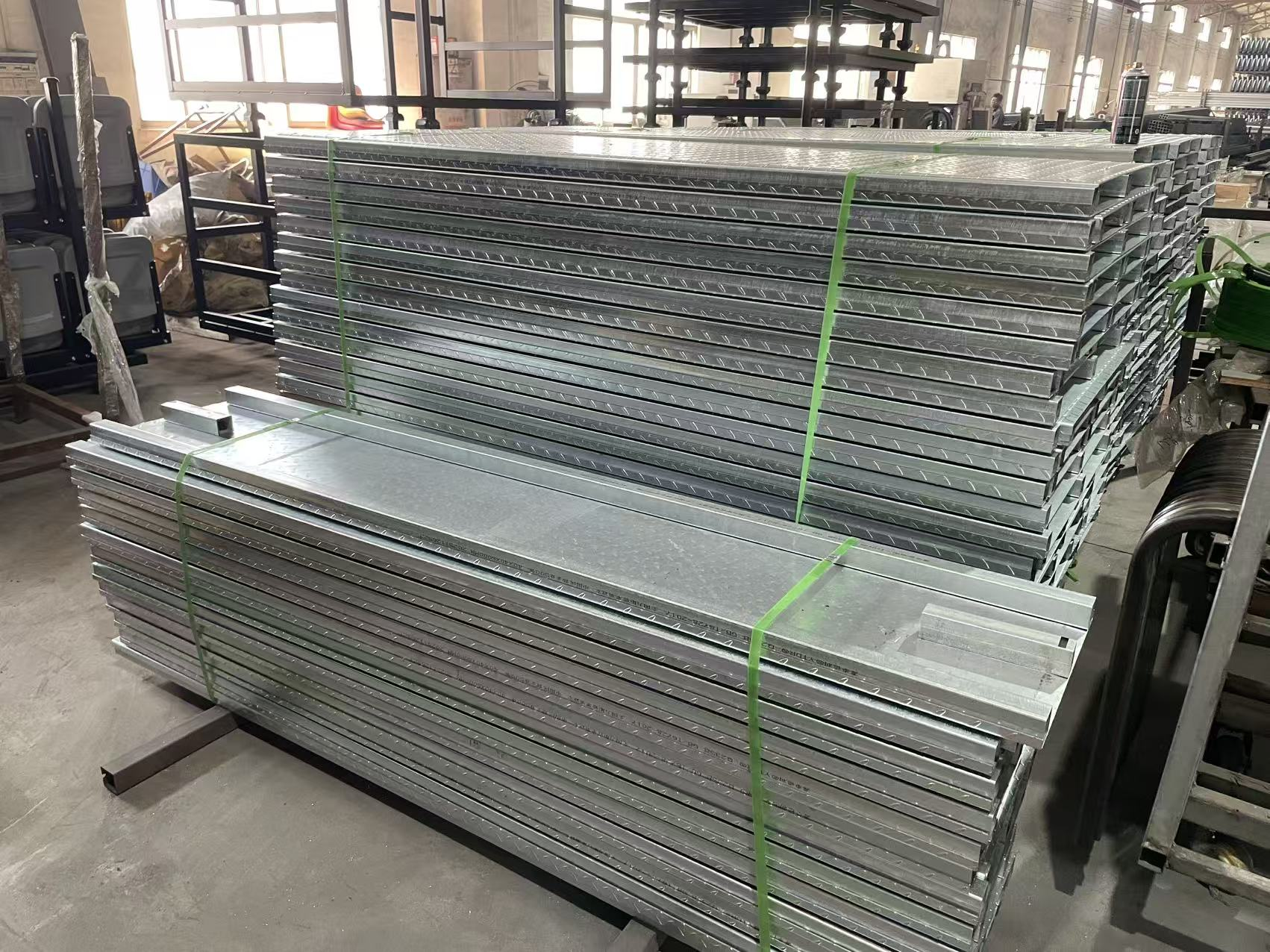

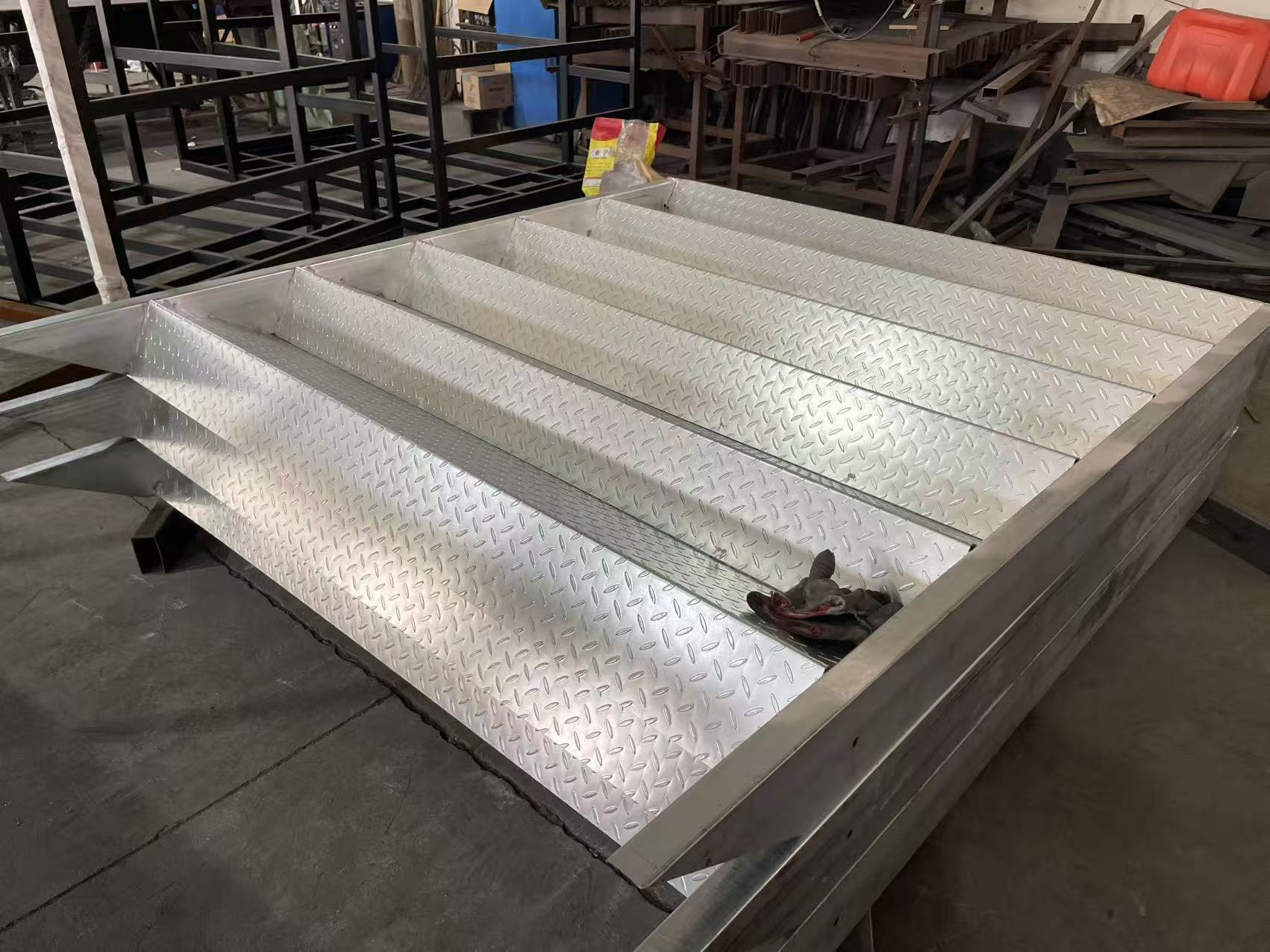

2、 生產過程圖片

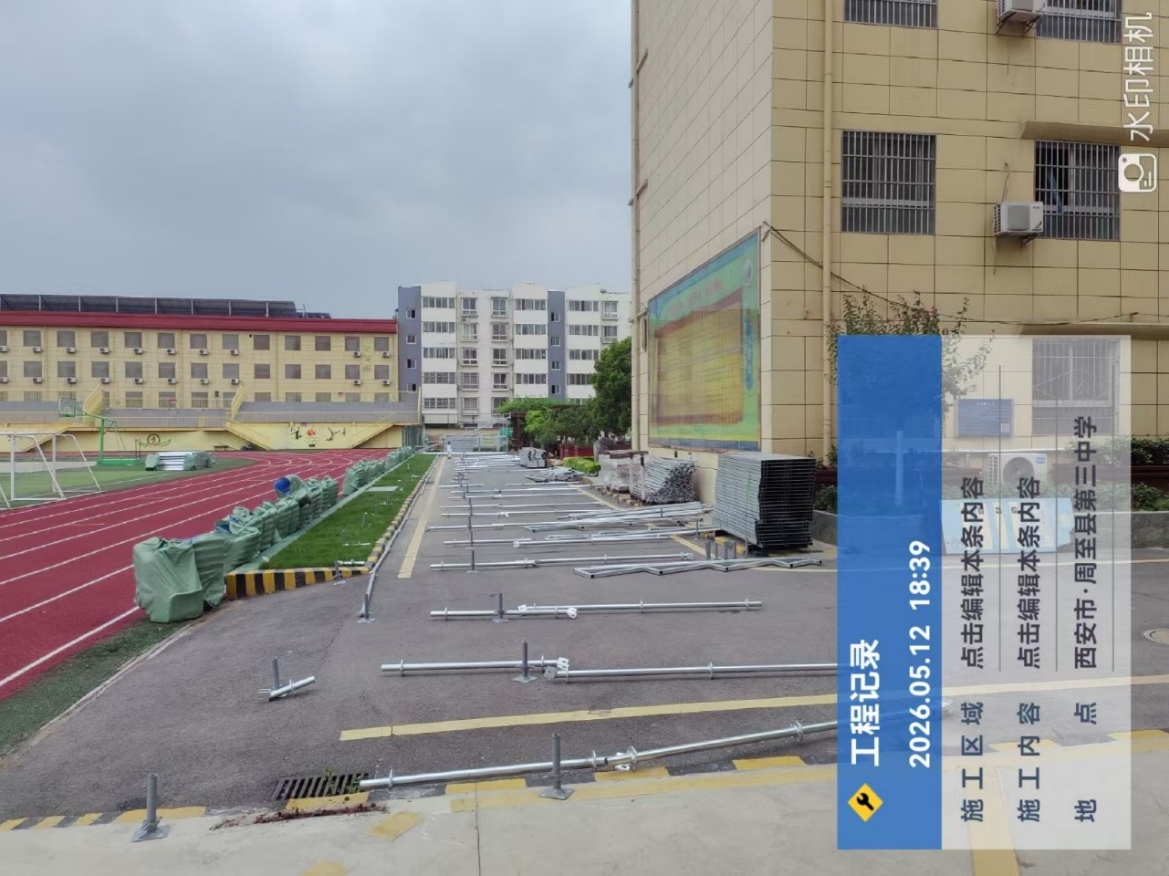

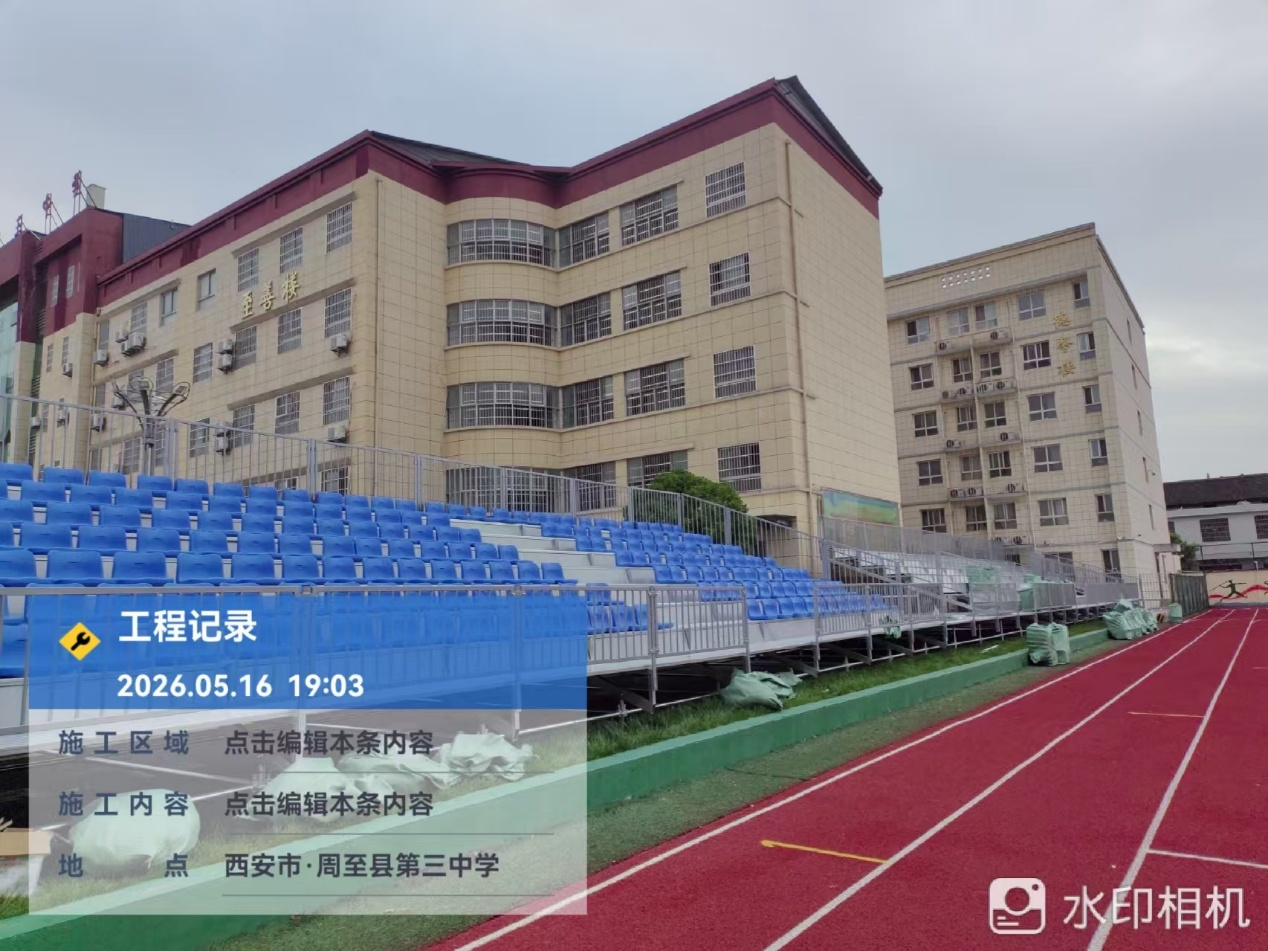

3、安裝過程照片
