波形護欄中央分隔帶的設計標準與規格參考大樣圖

以下波形護欄中央分隔帶標準截取自：

國家行業標準JTG/T D81一2017《公路交通安全設施設計細則》

團體標準T/CCTAS162—2024《公路中央分隔帶組合型波形梁護欄技術規程》

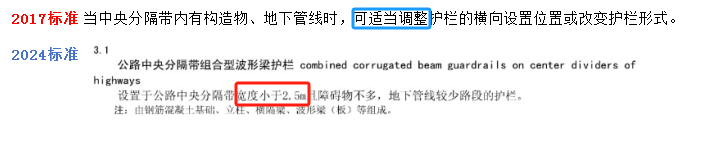

中央分隔帶波形梁護欄從構造上可分為分設型和組合型兩種。中央分隔帶寬度大于或等于 2m ，中央分隔帶內構造物較多，或在中央分隔帶下埋設有管線的路段，可采用分設型護欄；

中央分隔帶寬度小于 2.5m ，中央分隔帶內構造物不多或埋設管線較少的珞段，可采用組合型護欄。

? 兩波形Am級組合型中央分隔帶波形護欄

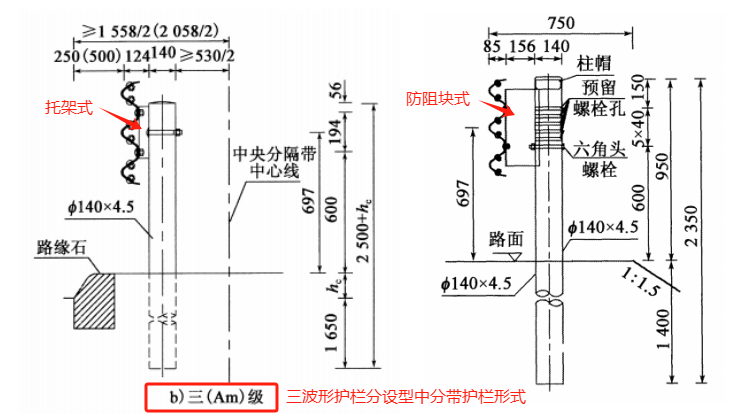

? 三波形SBm級分設型中央分隔帶波形護欄

這兩個標準分別對應了分設型和組合型中央分隔帶波形護欄的設置要求：

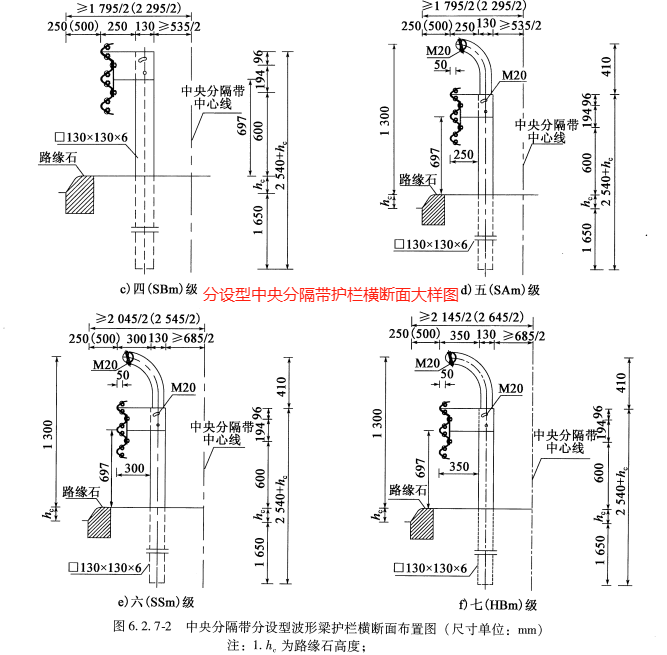

防護等級為二至七（代碼分別為 Bm、 Am、SBm、 SAm、 SSm、 HBm ）級的分設型中央分隔帶護欄的構造形式與二至七（代碼分別為 B、A、SB、 SA、SS、HB ）級的路側護欄基本相同。

組合型波形梁護欄適用于中央分隔帶寬度小于 2m 的珞段，通過橫隔梁將兩個方向的護欄板連接起來。組合型主要有 Am 、SBm、 SAm級三種。

在不同類型的中分帶護欄規格尺寸中也給出了明確的要求：

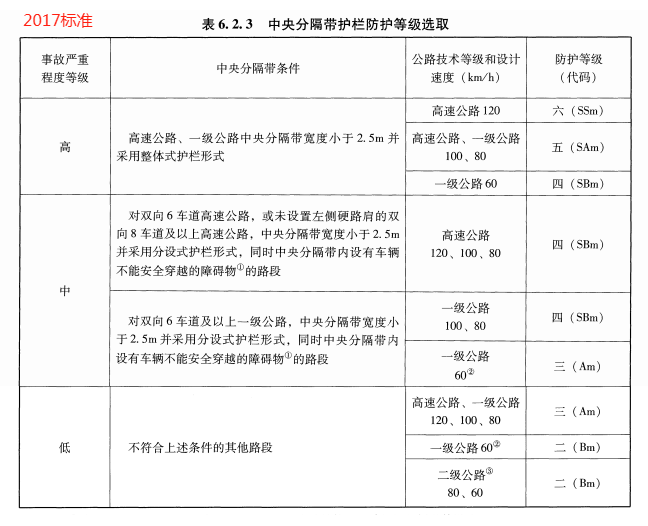

中央分隔帶護欄的設置及防護等級的選取應符合下列規定：

高速公路和作為干線的一級公路，整體式斷面中間帶寬度小于或等于 12m ，或12m 寬度范圍內有障礙物時，必須設置中央分隔帶護欄。

根據中央分隔帶的條件，事故嚴重程度可分為三個等級：高、中、低。中央分隔帶護欄的防護等級應符合6.2.3 的規定。

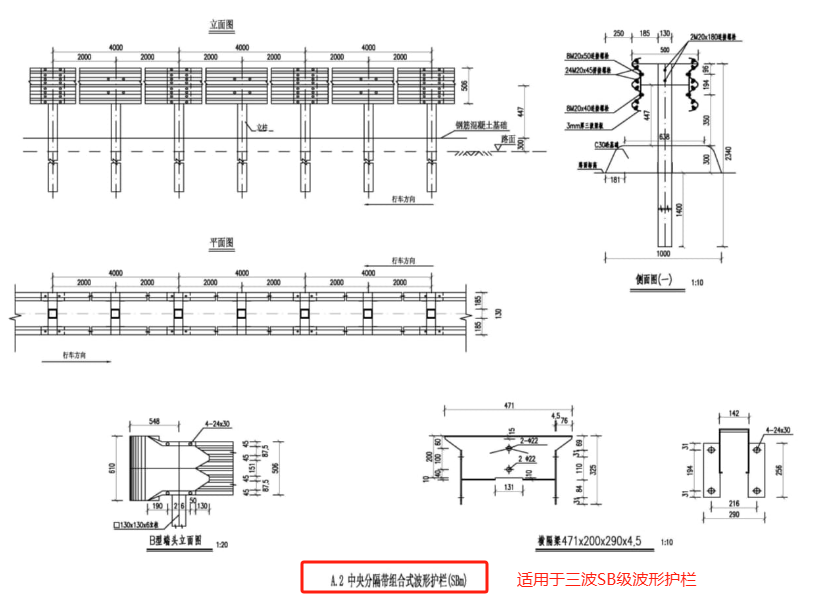

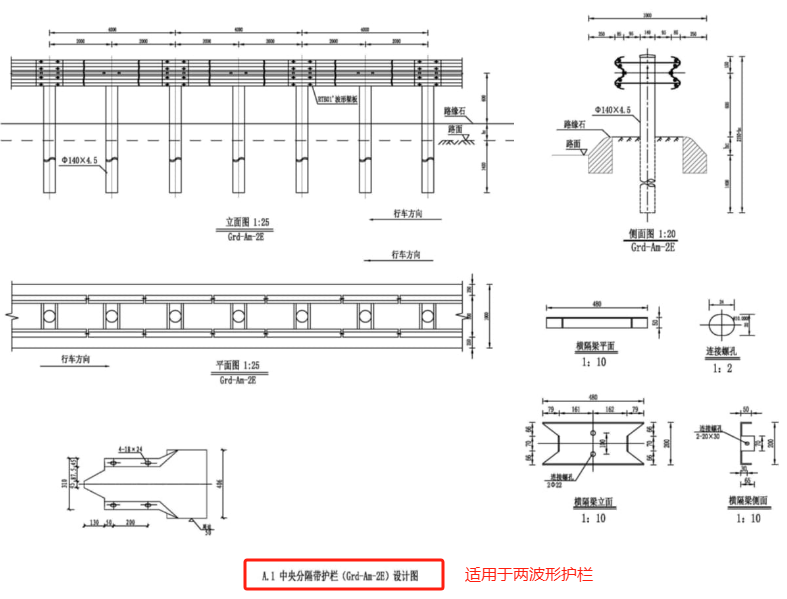

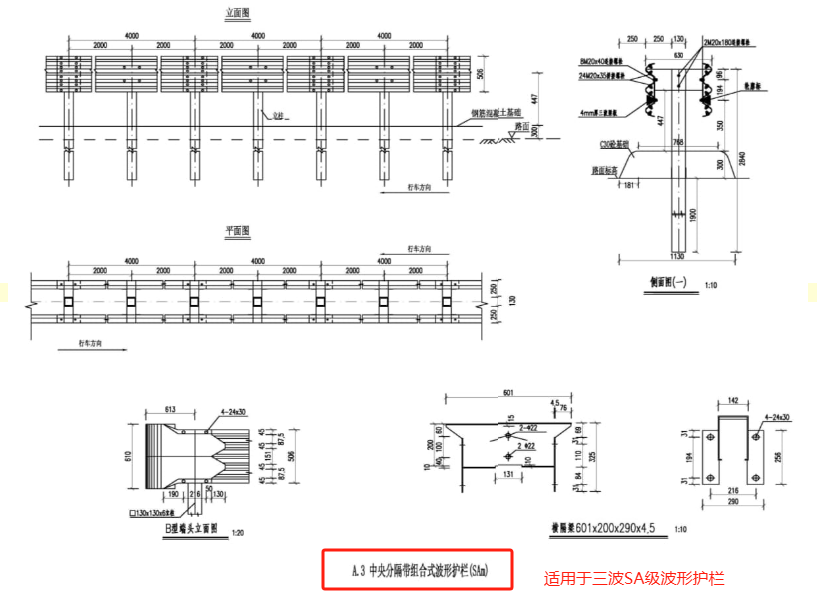

下面是組合型與分設型中央分隔帶護欄的設置參考大樣圖：
